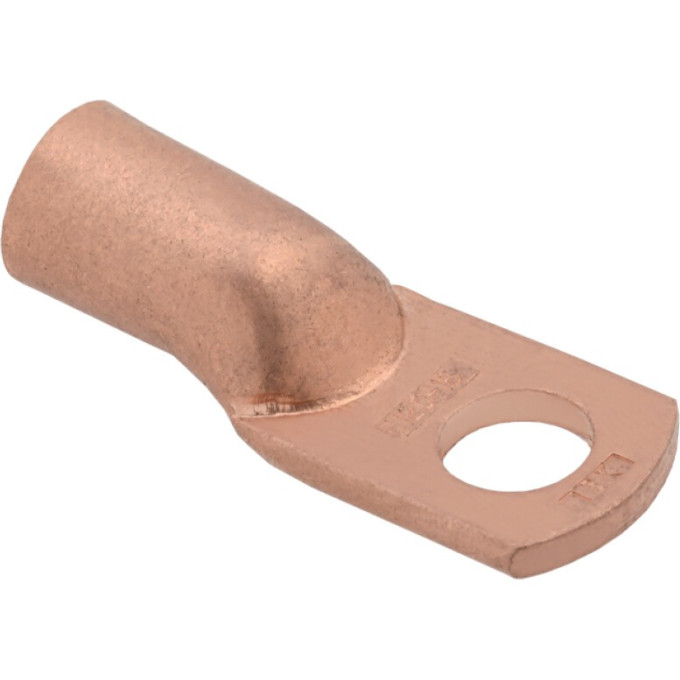

Наконечник медный IEK ТМ 240-20-24 ГОСТ 7386 - UNP23-240-20-24
Артикул: UNP23-240-20-24
1 270 руб.
от 318 руб. × 4 без переплаты
Нет в наличии
Доставка в Новокузнецк
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Диаметр монтажного отверстия21.0 мм
Диаметр отверстия для жилы24.0 мм
Длина гильзы или муфты105.0 мм
Защитное покрытие поверхностиБез покрытия (голый)
Описание
Наконечник ТМ 240-20-24 предназначен для оконцевания медных кабелей большого сечения. Он применяется, когда требуется надёжное болтовое соединение мощных проводников с оборудованием или шинами. Отсутствие покрытия позволяет использовать его в условиях, где не требуется дополнительная антикоррозионная защита.
Основные характеристики
- Номинальное поперечное сечение: 240.2 мм²
- Диаметр отверстия для жилы: 24.0 мм
- Диаметр монтажного отверстия: 21.0 мм
- Метрический размер болта: M20
- Форма фланца: кольцеобразная
- Длина гильзы: 105.0 мм
- Материал: медь, без покрытия
- Номинальное напряжение: до 10000 В
- Температура эксплуатации: от -60 до +40 °C
- Тип проводника: массивная проводящая зона
Сценарии использования
Модель применяется в энергетике, при подключении трансформаторов, вводных устройств, распределительных шкафов. Она рассчитана на массивные медные жилы. Опрессовка специальным инструментом обеспечивает стабильность соединения даже при сильных вибрациях. Выбор наконечника обусловлен большим сечением кабеля и диаметром контактного болта.
Плюсы
- Рассчитан на большие сечения до 240 мм²
- Длинная гильза для надёжного обжима
- Широкий диапазон рабочих температур
Характеристики
| Диаметр монтажного отверстия | 21.0 мм |
|---|---|
| Диаметр отверстия для жилы | 24.0 мм |
| Длина гильзы или муфты | 105.0 мм |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Медь |
| Метрический размер болта - м | 20 |
| Номин напряжение | 10000 В |
| Номин поперечное сечение | 240.2 мм² |
| Температура эксплуатации | -60…+40 °C |
| Тип проводника | Массивная проводящая зона |
| Угол соединения | Специальный угол |
| Форма фланца | Кольцеобразная |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 30 |
